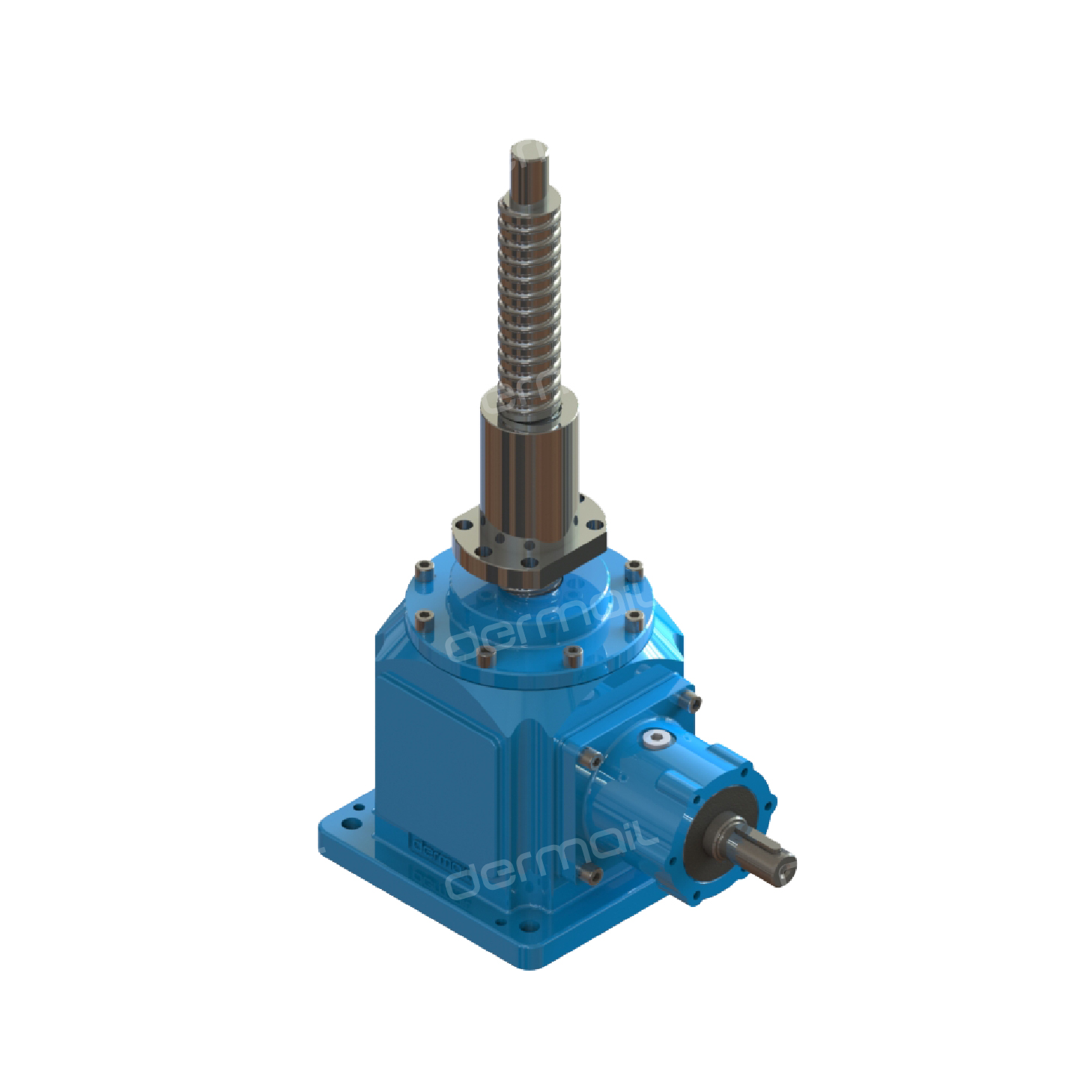

德迈传动新研发的DML系列锥齿轮丝杆升降机是一种将旋转运动转化为直线运动的精密机械传动装置，其内部不是传统的蜗轮蜗杆结构，而改为螺旋伞齿结构。其内部锥齿轮构造及工作原理如下：

内部锥齿轮构造

锥齿轮是伞齿轮丝杆升降机的核心传动部件之一，通常成对使用，包括主动锥齿轮和从动锥齿轮。

• 齿轮类型：一般采用螺旋锥齿轮或直齿锥齿轮。螺旋锥齿轮的齿面呈螺旋状，传动平稳、噪音小、承载能力高，适用于高速、重载的工况；直齿锥齿轮结构简单、制造容易，但传动平稳性相对较差，多用于对传动精度和噪音要求不高的场合。
• 齿轮材料：为了确保锥齿轮具有足够的强度、硬度和耐磨性，通常选用高强度的合金钢，如20CrMnTi、20CrMo等。这些材料经过适当的热处理工艺（如渗碳淬火）后，表面硬度可达HRC58 - 62，能够承受较大的载荷和摩擦。
• 齿轮精度：锥齿轮的精度等级直接影响升降机的传动精度和运行平稳性。一般来说，锥齿轮丝杆升降机采用的锥齿轮精度等级为6 - 8级，高精度的锥齿轮可以保证升降机在运行过程中具有较小的传动误差和振动。
• 齿轮安装与配合：主动锥齿轮通常安装在输入轴上，从动锥齿轮安装在输出轴上，两者通过正确的啮合关系传递动力。为了保证齿轮的正常啮合，需要严格控制齿轮的安装精度，包括齿轮的轴向位置、径向位置和角度位置等。同时，齿轮与轴之间通常采用键连接或花键连接，以确保扭矩的有效传递。

工作原理

锥齿轮丝杆升降机的工作原理基于锥齿轮传动和丝杆螺母传动相结合的方式，具体过程如下：

• 动力输入：电机或其他动力源通过联轴器将动力传递给输入轴，输入轴带动主动锥齿轮旋转。
• 锥齿轮传动：主动锥齿轮与从动锥齿轮相互啮合，将输入轴的旋转运动传递给从动锥齿轮，同时改变传动方向。例如，当输入轴为水平方向时，通过锥齿轮传动可以将旋转运动转换为垂直方向的输出。
• 丝杆螺母传动：从动锥齿轮通常与丝杆相连，带动丝杆旋转。丝杆与螺母配合，当丝杆旋转时，螺母会沿着丝杆的轴线方向做直线运动。螺母与升降台或其他负载连接，从而实现负载的升降。
• 自锁功能（部分机型）：在一些需要防止负载自行下滑的场合，锥齿轮丝杆升降机可以通过合理设计丝杆的导程角和选用合适的摩擦副材料，使丝杆升降机具有自锁功能。当电机停止转动时，负载不会因自身重力而下滑，保证了设备的安全性。

如果您有高频高速的使用要求，这种DML锥齿轮升降机也是一种不错的选择。您可以登录我公司网站或者联系我公司销售人员来为您选型，我们德迈传动将为您提供优质的产品与服务。
