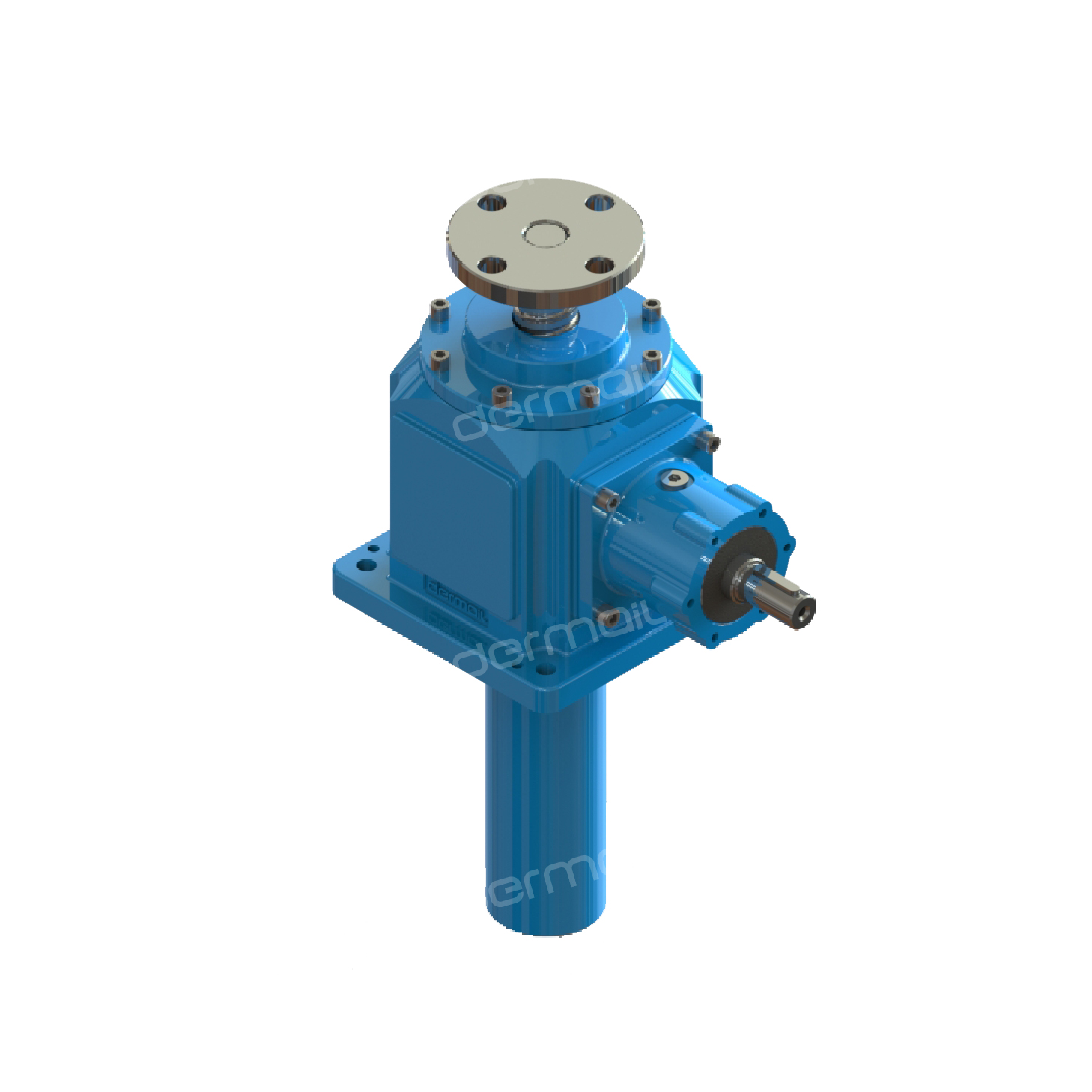

多台锥齿轮丝杆升降机同步控制的技术方案

2025-06-30

明确技术参数
- 负载要求：确定总负载重量、单台升降机承载能力及分布方式。
- 同步精度：根据应用场景（如船舶分段焊接、舞台升降台）设定允许的高度差（通常≤0.5mm）。
- 行程与速度：确认升降行程、运行速度及加速度要求。
- 环境条件：评估温度、湿度、粉尘、振动等对机械部件的影响。
选型匹配
- 升降机型号：选择相同规格的锥齿轮丝杆升降机，确保齿轮模数、丝杆导程一致。
- 传动轴材料：根据扭矩和转速选用高强度合金钢（如42CrMo）或不锈钢，直径需通过扭矩计算确定。
- 联轴器类型：
  - 刚性联轴器：适用于同轴度高的场景，精度高但无补偿能力。
  - 十字万向节：允许一定角度偏差（通常≤5°），适合长距离或复杂布局。
  - 膜片联轴器：兼具刚性和柔性，补偿微小轴向/径向偏差。

传动轴布局形式
- 直线型：适用于升降机排列成直线的场景（如地铁屏蔽门安装平台）。
- T型/H型：用于多方向同步（如舞台升降台的四角驱动）。
- U型：解决空间受限问题（如船舶分段焊接平台的环形布局）。
关键设计参数
- 传动比：确保所有升降机输入转速一致（通常为1:1）。
- 轴长度：根据布局计算总长度，每段轴长度需考虑热膨胀补偿（预留间隙或采用伸缩节）。
- 支撑方式：
  - 中间支撑：长轴需加装轴承座，减少挠度（如每3米设置一个支撑点）。
  - 自支撑轴：短轴可直接由升降机输入轴支撑。
校核计算
- 扭矩计算：

T = 2 π η F \cdot L

其中，$ F $为负载力，$ L $为丝杆导程，$ eta $为传动效率（通常取0.7–0.85）。

基础安装
- 升降机固定：将升降机安装在混凝土基础或钢结构平台上，水平度误差≤0.1mm/m。
- 传动轴对中：
  - 使用激光对中仪或百分表校准同轴度，误差≤0.1mm/m。
  - 调整万向节角度，确保各段轴中心线偏差≤5°。
传动轴组装
- 分段连接：采用法兰盘或胀紧套连接轴段，螺栓扭矩需达到设计值的120%。
- 安全防护：加装防护罩，防止粉尘或异物进入联轴器。
空载调试
- 单台测试：逐台启动升降机，检查丝杆运行是否平稳、无卡滞。
- 同步测试：同时启动所有升降机，观察传动轴转动是否均匀，记录高度差。
- 参数优化：调整万向节预紧力或支撑点位置，消除异常振动。
负载调试
- 分级加载：按25%、50%、75%、100%负载逐步测试，监测同步误差变化。
- 动态调整：在负载变化时（如平台倾斜），通过机械微调装置（如可调螺母）补偿高度差。

机械补偿机制
- 弹性联轴器：在联轴器中加入橡胶元件，吸收微小角度偏差。
- 扭矩限制器：防止过载导致传动轴断裂。
- 双向螺旋槽：在丝杆端部设计双向螺旋槽，允许少量轴向位移。
定期维护
- 润滑管理：每500小时更换齿轮油，检查万向节润滑脂状态。
- 磨损监测：定期测量联轴器间隙，超过0.5mm时需更换。
- 同轴度复检：每年用激光对中仪复核传动轴同轴度。
应急处理
- 备用传动轴：准备短轴段作为应急替换件。
- 手动调整装置：在平台四角加装手动螺旋千斤顶，用于紧急情况下的高度修正。

案例：船舶分段焊接平台8台升降机同步控制

需求：承载200吨分段，同步误差≤0.3mm，行程3米。
设计：
- 选用8台SWL25型蜗轮丝杆升降机，导程10mm。
- 传动轴采用Φ80mm合金钢，分3段通过十字万向节连接，总长18米。
- 中间加装2个轴承座支撑。
安装：
- 激光对中校准同轴度，误差0.08mm/m。
- 万向节角度调整至3°，预紧力矩200N·m。
调试：
- 空载运行时高度差0.2mm，负载后增至0.25mm。
- 通过调整支撑点位置，最终同步误差稳定在0.18mm。
维护：
- 每3个月检查联轴器间隙，每6个月更换齿轮油。

通过以上步骤，机械同步方案可实现高可靠性、低成本的同步控制，适用于重型设备、恶劣环境及预算有限的场景。
