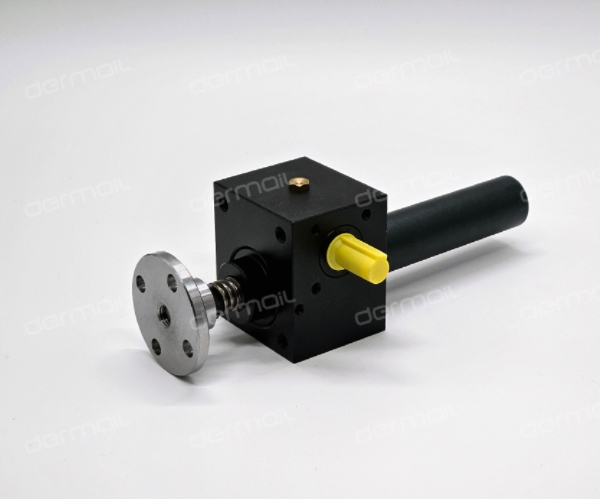

长行程的丝杆升降机因结构特性，在运行中易出现晃动量过大的问题，影响精度、稳定性及设备寿命，需从设计、加工、装配、使用维护等多方面采取特殊措施来控制，以下是详细介绍：

设计方面

• 优化丝杆设计
  • 增大丝杆直径：在满足强度和刚度要求的前提下，适当增加螺旋升降机丝杆的直径，能有效提高丝杆的抗弯刚度，减少在长行程运行时的弯曲变形，从而降低晃动量。
  • 采用中空丝杆：对于一些对重量有严格要求且需要长行程的场合，中空丝杆可以在减轻重量的同时，通过合理设计内部结构来保证丝杆的刚度，减少晃动。
  • 选择合适的丝杆导程：较小的导程可以使丝杆在旋转一周时螺母的移动距离减小，从而提高传动的平稳性和精度，减少晃动。但导程过小会导致丝杆转速过高，增加摩擦和磨损，需要根据具体工况进行合理选择。
• 改进支撑结构
  • 增加支撑点数量：在长行程丝杆上适当增加支撑点的数量，可以有效分散丝杆所承受的载荷，减少丝杆的弯曲变形。例如，采用两端固定、中间多支撑的方式，使丝杆在各个支撑点之间形成简支梁结构，提高丝杆的整体刚度。
  • 优化支撑方式：选择合适的支撑方式，如采用角接触球轴承或圆锥滚子轴承作为支撑，它们能够承受较大的轴向和径向载荷，并且具有较高的刚度和旋转精度。同时，合理调整轴承的预紧力，可以进一步提高支撑的刚度，减少丝杆的晃动。
  • 设计导向装置：在螺母的运动方向上设置导向装置，如直线导轨或滑块导轨，可以限制螺母的转动和径向移动，保证螺母只能沿丝杆的轴线方向做直线运动，从而减少晃动量。导向装置应具有较高的精度和刚度，并且与丝杆和螺母的配合要合理。
• 考虑热变形影响
  • 采用热对称结构：在设计丝杆升降机时，尽量使结构具有热对称性，减少因温度变化引起的热变形不均匀，从而降低晃动量。例如，将丝杆、螺母和支撑部件等对称布置，使热量能够均匀分布，减少热应力的产生。
  • 预留热补偿间隙：对于长行程丝杆升降机，由于温度变化会导致丝杆和螺母的尺寸发生变化，因此在设计和装配时应预留一定的热补偿间隙，以避免因热膨胀或收缩而产生的卡死或晃动现象。

加工方面

• 提高丝杆加工精度
  • 采用高精度加工设备：使用高精度的数控车床、磨床等加工设备来加工丝杆，确保丝杆的直径尺寸精度、圆度、圆柱度等几何公差达到较高的要求。高精度的加工设备能够保证丝杆的表面质量和尺寸稳定性，减少因加工误差引起的晃动。
  • 控制丝杆表面粗糙度：丝杆的表面粗糙度对摩擦和磨损有重要影响，同时也会影响丝杆与螺母的配合精度。通过采用合适的加工工艺和切削参数，控制丝杆的表面粗糙度在合理的范围内，一般要求达到Ra0.8 - Ra1.6μm，以减少晃动和提高传动效率。
• 保证零部件的互换性
  • 严格遵循加工工艺规程：在加工丝杆升降机的各个零部件时，应严格按照加工工艺规程进行操作，确保每个零部件的尺寸精度和形位公差都符合设计要求。同时，要注意加工过程中的质量控制，及时检测和调整加工参数，避免出现废品和次品。
  • 进行分组装配：对于长行程丝杆升降机，由于零部件的尺寸存在一定的公差范围，为了保证装配后的精度和减少晃动量，可以采用分组装配的方法。即按照零部件的尺寸公差进行分组，将尺寸相近的零部件装配在一起，使装配后的配合间隙更加均匀，提高装配质量。

装配方面

• 精确调整支撑轴承间隙
  • 合理选择轴承预紧力：在装配支撑轴承时，应根据丝杆的载荷和转速等因素，合理选择轴承的预紧力。预紧力过大会增加轴承的摩擦和磨损，降低轴承的使用寿命；预紧力过小则无法有效消除轴承的游隙，导致丝杆晃动。可以通过调整轴承内、外圈的轴向位置或使用预紧弹簧等方式来实现轴承的合理预紧。
  • 采用专用装配工具：使用专用的轴承装配工具，如液压压床、轴承加热器等，可以保证轴承的装配质量和精度。在装配过程中，要避免轴承受到外力的冲击和损伤，确保轴承的游隙和预紧力符合设计要求。
• 确保丝杆与螺母的同轴度
  • 采用高精度装配工艺：在装配丝杆和螺母时，应采用高精度的装配工艺，如使用定位销、定位套等定位元件来保证丝杆和螺母的同轴度。同时，要注意装配的顺序和方法，避免因装配不当而引起同轴度偏差。
  • 进行同轴度检测：在装配完成后，应使用百分表、激光干涉仪等检测工具对丝杆和螺母的同轴度进行检测。如果同轴度偏差超过允许范围，应及时进行调整和修正，确保丝杆和螺母的配合精度。
• 调整导向装置的间隙
  • 合理设置导向间隙：导向装置的间隙对螺母的运动精度和晃动量有重要影响。在装配导向装置时，应根据丝杆升降机的精度要求和使用工况，合理设置导向间隙。间隙过大会导致螺母运动不平稳，产生晃动；间隙过小则会增加摩擦和磨损，甚至导致卡死现象。
  • 定期检查和调整导向间隙：在丝杆升降机的使用过程中，导向装置的间隙可能会因磨损而发生变化。因此，应定期检查导向间隙，并根据检查结果及时进行调整，以保证导向装置的正常工作和丝杆升降机的精度。

使用维护方面

• 正确操作和使用
  • 避免超载运行：长行程丝杆升降机在设计和使用时都有一定的载荷限制，超载运行会导致丝杆、螺母和支撑部件等承受过大的载荷，从而引起变形和损坏，增加晃动量。因此，在使用过程中应严格按照设备的额定载荷进行操作，避免超载运行。
  • 控制运行速度：过高的运行速度会使丝杆和螺母受到较大的惯性力和冲击力，容易导致晃动和振动。因此，应根据丝杆升降机的性能和使用要求，合理控制运行速度，避免急加速和急减速。
• 定期维护和保养
  • 定期更换润滑油：润滑油在德迈传动丝杆升降机的运行中起着减少摩擦、降低磨损、散热和防锈等重要作用。定期更换润滑油可以保证丝杆和螺母等运动部件得到良好的润滑，减少晃动和磨损。同时，应根据设备的使用工况和环境条件，选择合适的润滑油品种和粘度。
  • 检查和紧固零部件：在丝杆升降机的使用过程中，由于振动和冲击等原因，可能会导致一些零部件松动。因此，应定期检查各个零部件的连接情况，如螺栓、螺母等是否松动，并及时进行紧固，以保证设备的正常运行和减少晃动量。
