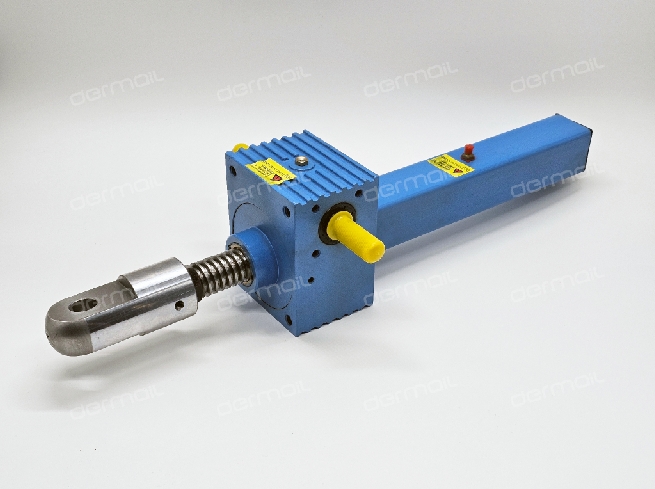

丝杆升降机是怎样把旋转运动转换为直线运动的？
2025-11-19
丝杆升降机内部的蜗轮蜗杆结构通过蜗杆驱动蜗轮减速增扭，再由蜗轮内螺纹与丝杆外螺纹的螺旋副将旋转运动转化为直线运动，具体过程如下：
1. 动力输入与蜗杆旋转
- 动力来源：电机、手摇装置或其他动力源驱动蜗杆旋转。
- 蜗杆特性：蜗杆为螺旋齿结构，与蜗轮的轮齿啮合，形成传动副。
2. 蜗轮蜗杆减速增扭
- 传动关系：蜗杆带动蜗轮旋转，实现减速传动。蜗轮的旋转速度低于蜗杆，但扭矩显著放大。
- 减速比计算：若蜗杆头数为1，蜗轮齿数为50，则减速比为50:1。
- 扭矩放大：假设输入扭矩为5N·m，传动效率为70%，则输出扭矩可达 ，足以驱动中小负载。
- 自锁功能：单头蜗杆的导程角通常≤5°，小于当量摩擦角，因此蜗轮无法反向驱动蜗杆。即使负载重力作用，螺旋升降机蜗轮也不会自行旋转，实现“放手自锁”，避免负载下滑。
3. 螺旋副转换：旋转→直线运动
- 结构配合：蜗轮中心加工有内螺纹，与丝杆的外螺纹匹配，形成螺旋副。
- 运动转换：当蜗轮旋转时，其内螺纹与丝杆外螺纹的相互作用力使丝杆沿轴向移动。
4. 结构形式与适用场景
- 丝杆运动形式：
- 丝杆转动、螺母移动：需导向装置限制螺母转动，结构紧凑，丝杆刚性较好，适用于工作行程较大的场合。
- 螺母运动形式：
- 螺母固定、丝杆转动并移动：螺母起支承作用，消除丝杆轴承的附加轴向窜动，结构简单，传动精度高，但轴向尺寸不宜过长，适用于行程较小的场合。
5. 核心优势
- 省力传动：通过德迈传动蜗轮蜗杆减速增扭，实现“小力驱动大负载”。
- 安全可靠：自锁功能防止负载下滑，保障操作安全。
- 精密控制：螺旋传动结构配合紧密，摩擦力大，可承受较大负载，同时实现微米级定位精度。
